Скрытая система инсталляции для сухой установки (для гипсокартона) – для людей с ограниченными физическими возможностями

AM101/1300H Sádromodul

Информация о продукте

Информация о продукте

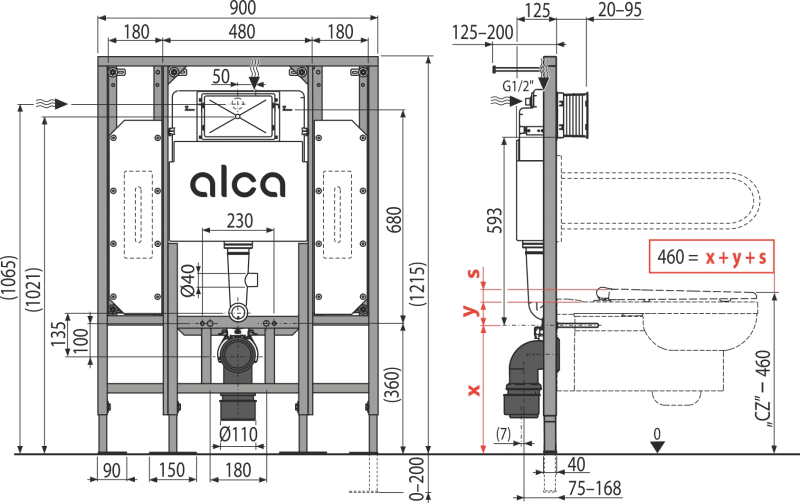

Технические параметры

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий	G1/2 "
Рабочий диапазон давления воды	0,05 – 1,6 MPa
Рекомендуемый диапазон давления воды	0,3 – 0,5 MPa
Большой смыв	6 – 9 l
Малый смыв	2,5 – 3,5 l
Стандартные настройки большого смыва	6 l
Стандартные настройки малого смыва	3 l
Гигиенический резерв	3 l
Объем воды в бачке	9 l
Несущая способность инсталляции для подвесного унитаза:	400 kg
Несущая способность для установки поручней:	200 kg

Применение

Для подвесных унитазов
Для монтажа к несущей стене или в гипсокартонную конструкцию – предназначена для людей с ограниченными физическими возможностями
Для использования системы пневматического или сенсорного смыва
Для монтажа поддерживающих поручней
Для пола с толщиной стяжки 0–200 мм
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Характеристика

Содержит дозатор таблеток для унитаза
Рама для подвесного унитаза с пластинами, предназначенными для монтажа поддерживающих поручней
Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
Обозначение центрирования и нивеляции
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Подходит для установки пневматического или сенсорного смыва
Совместима со всеми кнопками управления Alca
Возможность сервиса без использования инструментов
Подвод воды сзади/сверху посередине
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Монтажная глубина рукава регулируется в диапазоне 20–95 мм
Монтажная глубина 125 мм
Материал несущей конструкции: металл, обработанный порошковой краской

Нормы

EN 14124, EN 14055, EN ISO 10535, 732030, EN 997

Логистическая информация

Количество (упаковка)	1 шт
Количество (поддон)	5 шт
Размеры (шт.)	1195×935×145 MM
Размеры (упаковка)	1195×935×145 MM
Вес (шт.)	32,6599 кг
Вес (упаковка)	32,6599 кг
Вес (поддон)	163,2995 кг

Содержание комплекта

Бачок с впускным и выпускным механизмом
Самонесущая рама
Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем 1/2 “– 3/8”
Толкатели механизма 2 шт.
Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
Стоковое колено из полиэтилена Ø90/110, PE-HD
Прокладка, патрубок полипропилен, манжета
Прокладка, патрубок полипропилен, уплотнение патрубка
Монтажный комплект крышек для защиты технических отверстий при установке системы
Рукав сервисного отверстия двусоставный, легко укорачивается
Набор для введения туалетных таблеток

Запасные части

M0005-ND	Water supply ring A100
M0043B-ND	Inner board for WC systems
M916-ND	Fixation set
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
P175-ND	WC cistern hinges – complete 2 pcs
