Выпускной комплект с двойной кнопкой

SA08ASK 1/2" CHROM

Технические параметры

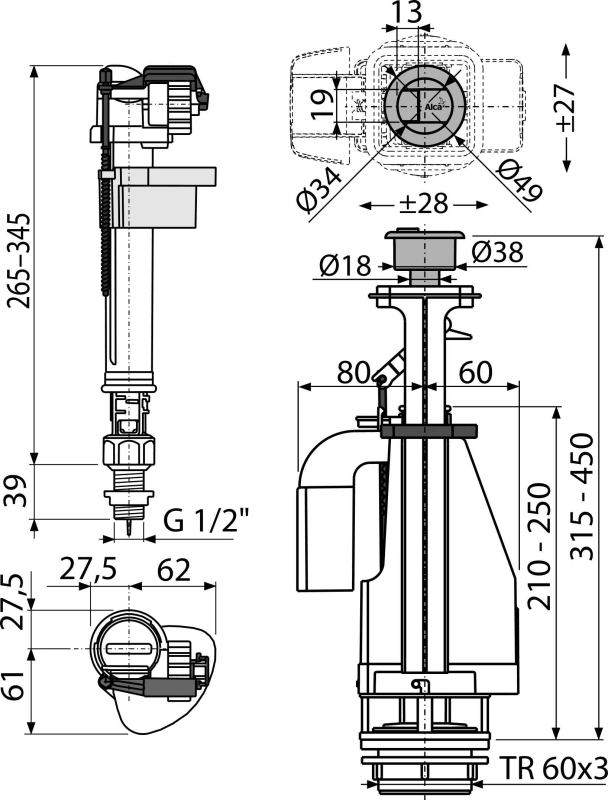

Диапазон регулировки по высоте315 – 450 mm
Функциональный класс I
Объем смыва зависит от размера и объема бачка
Акустическая группа II<30 dB
Рабочий диапазон0,05 – 0,8 MPa
Рекомендуемое рабочее давление0,5 – 0,8 MPa

    Область применения

  • Для керамических бачков
  • Подходит для замены существующего механизма похожего назначения

    Свойства

  • Латунная резьба длиной 39 мм
  • Встроенный фильтр для улавливания грубых нечистот
  • Плавное закрытие механизма
  • Возможность регулировать уровень воды
  • Низкая чувствительность к перепадам давления в водопроводе
  • Конструкция позволяет регулировать высоту механизма в зависимости от высоты бачка
  • Сливной механизм двойной 3/6 л
  • Поплавок для настройки объема спускаемой воды
  • Возможность установки кнопки мимо оси спускного механизма
  • Кнопка DUAL хромированная
  • Нормы

    EN 14124, EN 14055
Количество (упаковка) 16 шт
Количество (поддон) 256 шт
Размеры (шт.) 400×200×100 MM
Размеры (упаковка) 590×430×390 MM
Вес (шт.) 0,8342 кг
Вес (упаковка) 13,3472 кг
Вес (поддон) 233,5552 кг

    Содержание комплекта

  • Впускной механизм A18-1/2"
  • Сливной механизм A08A
  • Комплект прокладок
  • Монтажный комплект: винт M8×65 – 2 шт.
N0006-ND Nut M36
N0016-ND Nut G1/2" white
N0039-ND Nut G1/2" 6HR white
N0088-ND Conical sealing 36×20.5×4
N0113-ND O-ring 6,9×1,8
N0125-ND Strainer for inlet fill valve universal
V0010-ND Waste outlet nut TR 60×3
V0014-ND Sealing 80×60×6 (flush valve A04, A2000, A05)
V0024-ND Sliding screw
V0056-ND Sealing 115×70×15 (sealing for WC kombi)
V0087-ND Flush button pin
V0096-ND Flush valve outlet – A08
V0146-ND O-ring 22×2
V0229-ND Sliding insert A08
V0233-ND Pull bar A08
V0235-ND Lever A08
КодEANТехнический лист
SA08ASK 1/2" CHROM8595580532857Technický list
Имя файла Размер Действие
icon SA08ASK 1/2" CHROM - CAD чертеж.dwg 776.99 kB Скачать link icon
icon SA08ASK 1/2" CHROM - CAD чертеж.dxf 1.83 MB Скачать link icon
icon SA08ASK 1/2" CHROM - Инструкция по монтажу.pdf 1.19 MB Скачать link icon
icon SA08ASK 1/2" CHROM - Сертификат.pdf 317.59 kB Скачать link icon
